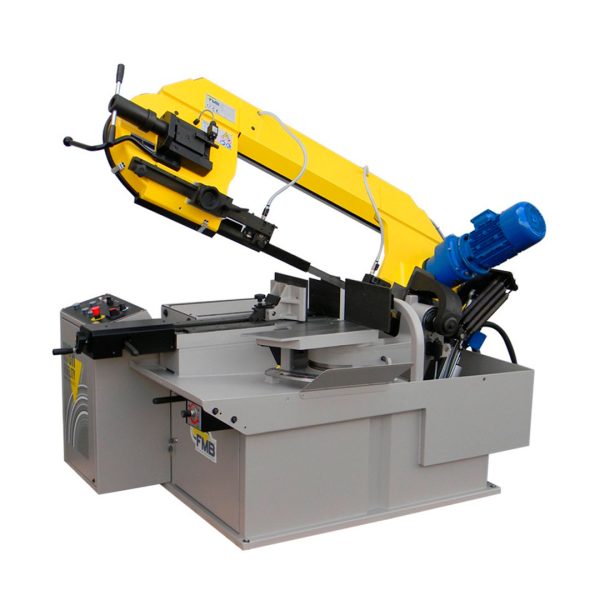

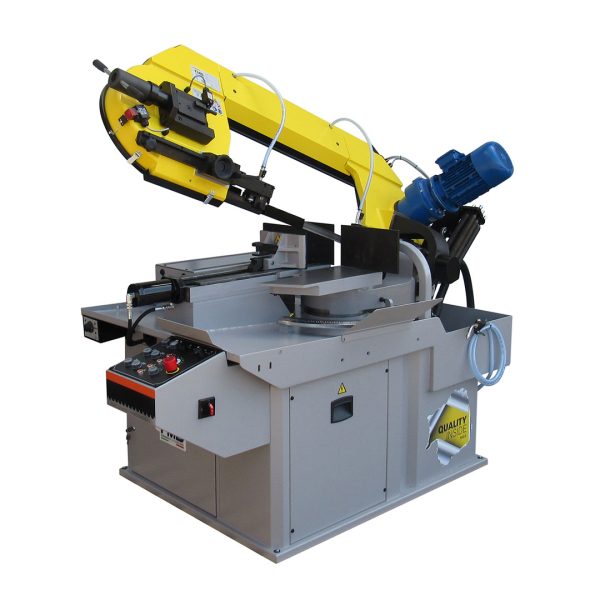

Sierra de cinta semiautomática para el corte de 0º a 60º.
Estructura del arco en 3 partes: aleación especial de aluminio, acero y hierro fundido.

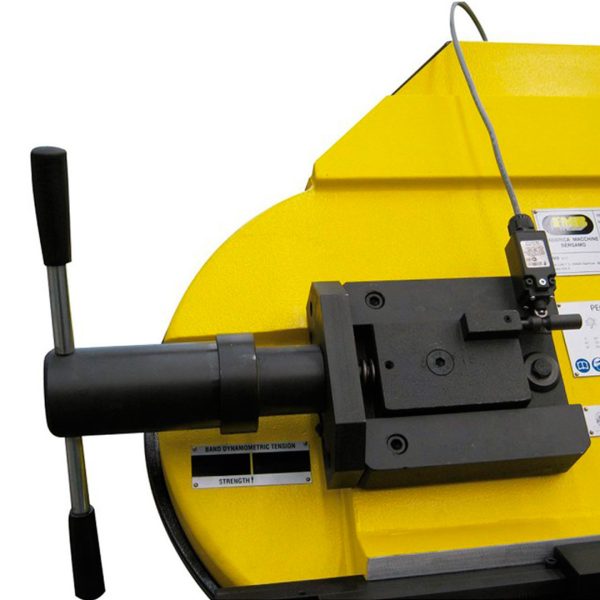

Tensionamiento dinamométrico de la cinta.
Micro de rotura de cinta.
Sistema de avance del arco por medio de cilindro hidráulico y valvula equilibrada para la regulación del avance y optimización del corte.

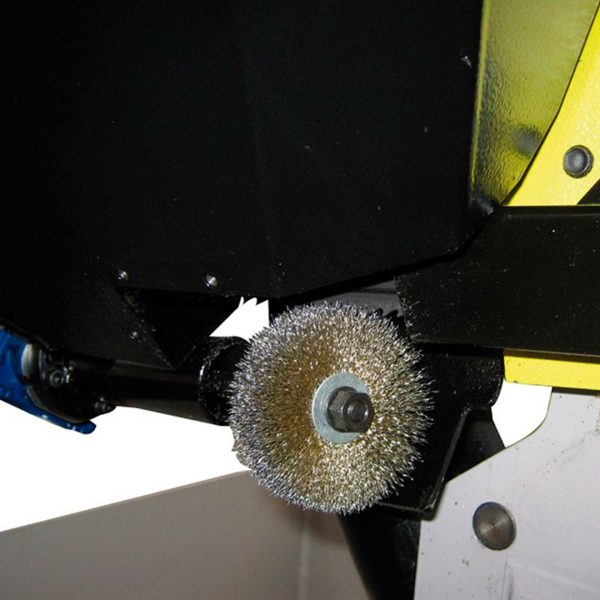

Cepillo limpieza de virutas accionado por motoreductora.

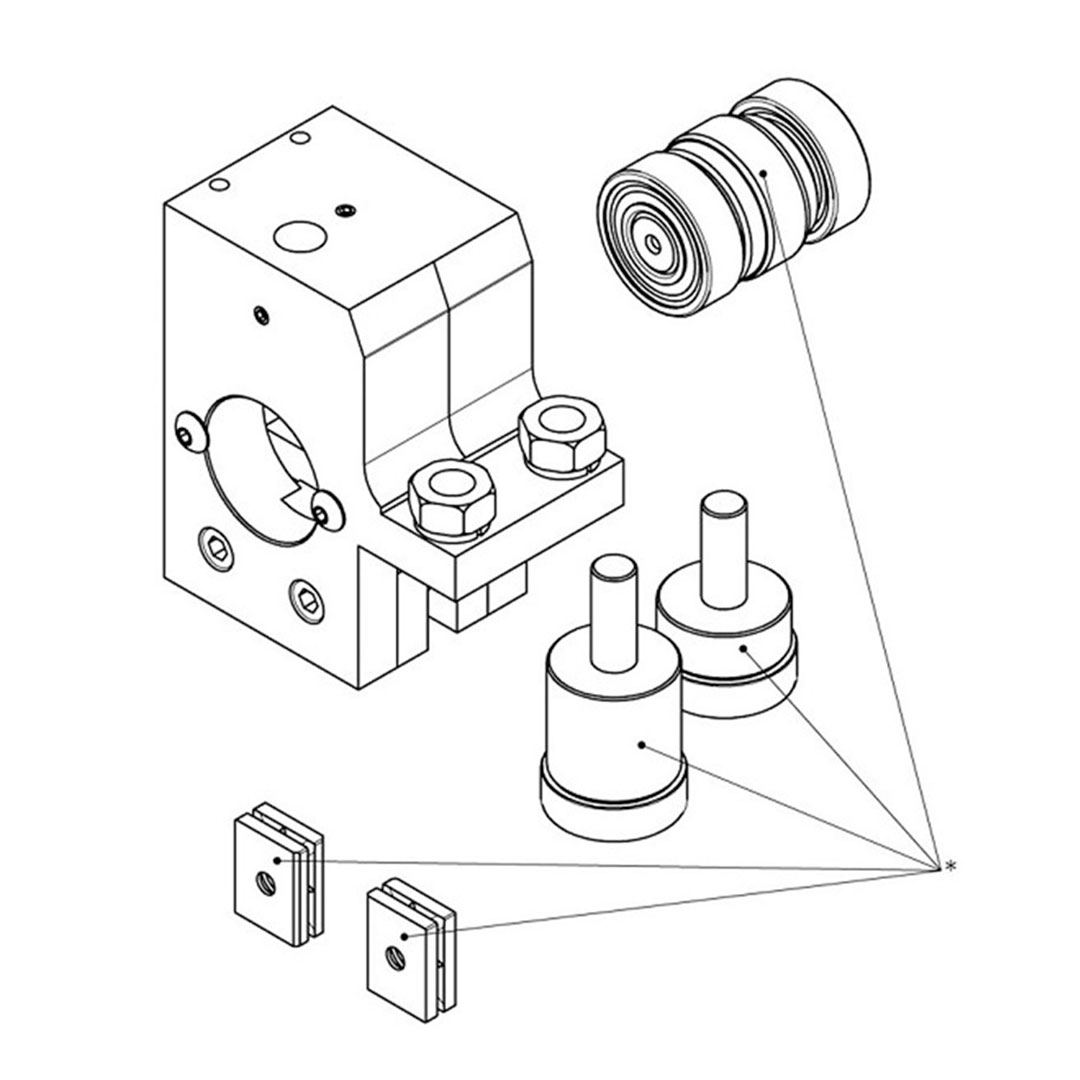

Guía hoja combinada de rodetes, plaquitas y rodamientos superiores.

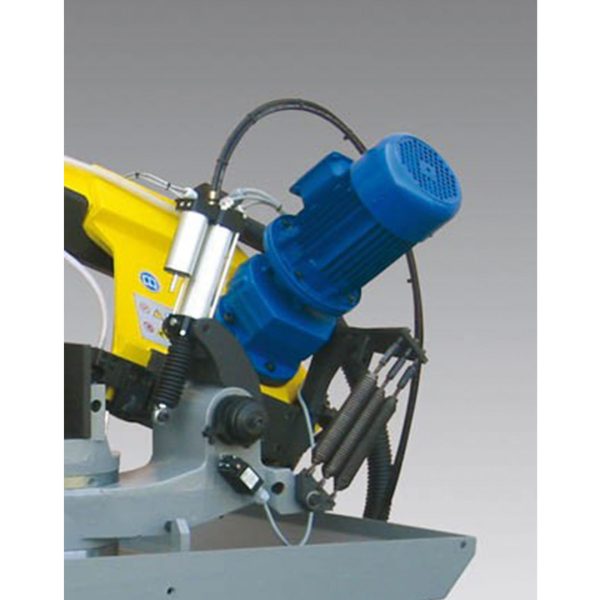

Transmisión directa: Caja reductora con dientes inclinados endurecidos lubricados con grasa de larga duración.
Conexión del volante motor a una flangia con dos rodamientos cónicos.
Variador electrónico VHZ 16÷120 m/min de regulación de la velocidad de la hoja con un amplio rango de selección de velocidades de hoja.

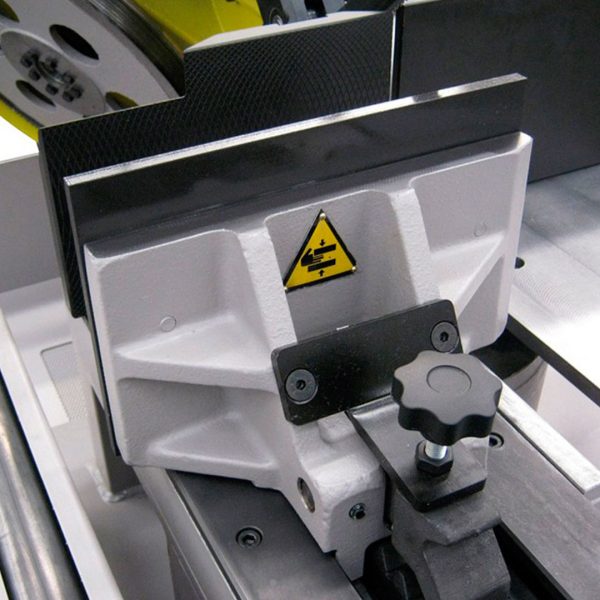

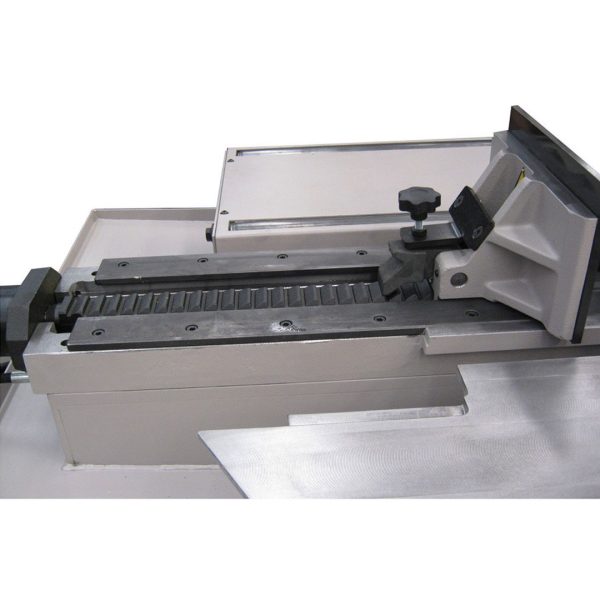

Mordaza amarre material con sistema cremallera, posicionamiento manual y cilindro de parada hidráulica.
Mesa de trabajo y panel de control ergonómicos.

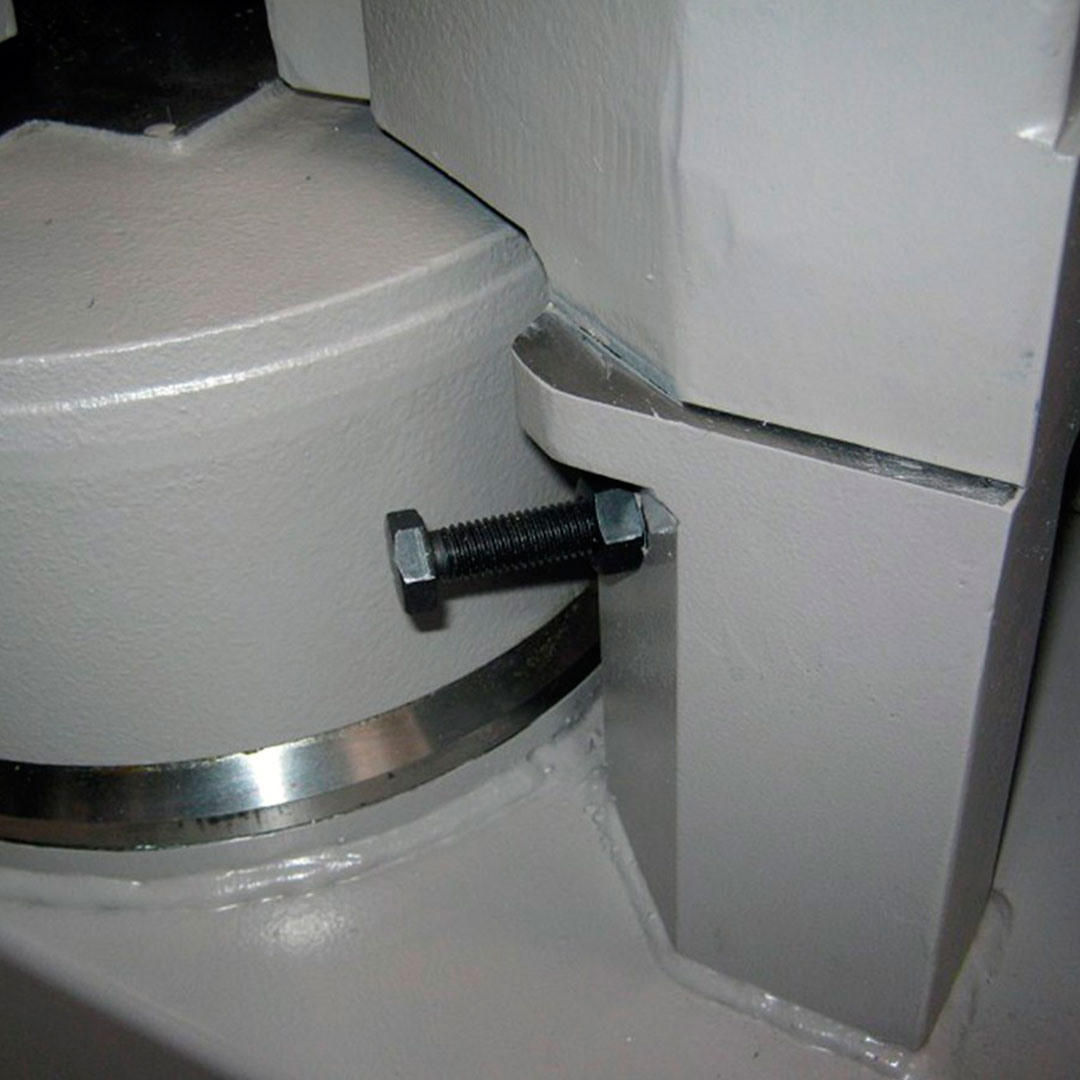

Parada de rotación arco a 0º, 45° y 60º.
Escala graduada para la lectura de ángulo y palanca de bloqueo de construcción robusta.
Mesa de rodillos de dos rodillos para apoyar el lado de carga de material situado en la base.
Base de construcción robusta.
Construcción en chapa de diferentes espesores.
Bomba hidráulica con tanque de capacidad de 80 litros para alimentar a ambas guías.
Unidad hidráulica para el movimiento del cilindro del arco, cilindro mordaza.
Panel eléctrico con 24VAC, interruptor principal y accionamientos eléctricos.

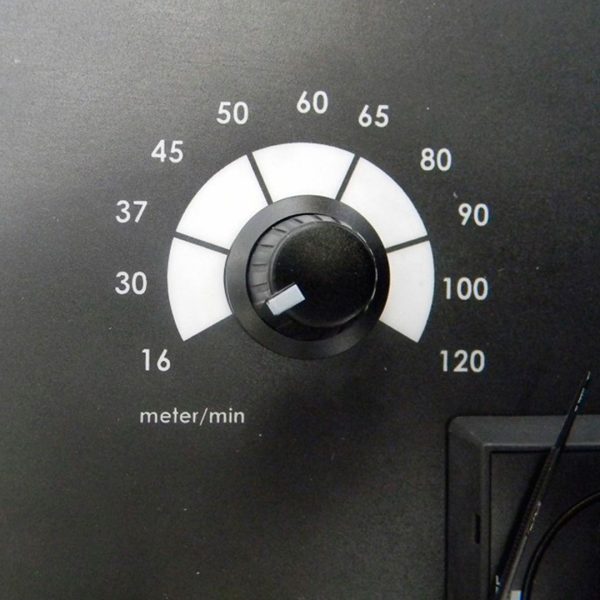

Regulador de velocidad analog de la hoja.
Protección total contra alto voltaje y cortocircuito. Nivel de protección IP 55.
Voltaje: 400V/50Hz/3Ph estándar (disponibles 230V/50Hz/1Ph - 230V/50Hz/3 - 220V/60Hz/1Ph - 220V/60Hz/3Ph - 440V/60Hz/3Ph).
Colores máquina: amarillo RAL 1018 y gris RAL 7016.
Operación
mm |
mm |
mm |
mm |
|
0° | 330 | 330 | 330x510 | 330x510 |
45° | 330 | 330 | 190x360 | 330x330 |
60° | 240 | 160 | 160x230 | 160x230 |
